Biểu Đồ Use Case Quản Lý Cửa Hàng Giày: Hướng Dẫn Chi Tiết & Thực Hành

Biểu đồ Use Case là công cụ mạnh mẽ giúp hình dung rõ ràng các chức năng và tương tác của một hệ thống, đặc biệt hiệu quả trong việc xây dựng giải pháp quản lý cho cửa hàng giày. Hiểu rõ cách xây dựng và áp dụng biểu đồ Use Case sẽ giúp bạn xác định chính xác yêu cầu, tối ưu hóa quy trình hoạt động và đảm bảo hệ thống đáp ứng đầy đủ nhu cầu của mọi đối tượng liên quan. Bài viết này sẽ đi sâu vào định nghĩa, vai trò, các thành phần chính và quy trình tạo dựng biểu đồ Use Case cho quản lý cửa hàng giày, mang đến cái nhìn toàn diện và dễ áp dụng.

Trong khuôn khổ bài viết, chúng ta sẽ khám phá chi tiết biểu đồ Use Case là gì và tầm quan trọng của nó trong bối cảnh kinh doanh giày dép. Tiếp theo, các tác nhân chính và các chức năng cốt lõi của hệ thống sẽ được phân tích, cùng với cách đặc tả chi tiết từng Use Case. Cuối cùng, quy trình xây dựng biểu đồ và những lưu ý quan trọng để bạn có thể tự tin áp dụng vào thực tế quản lý cửa hàng giày của mình.

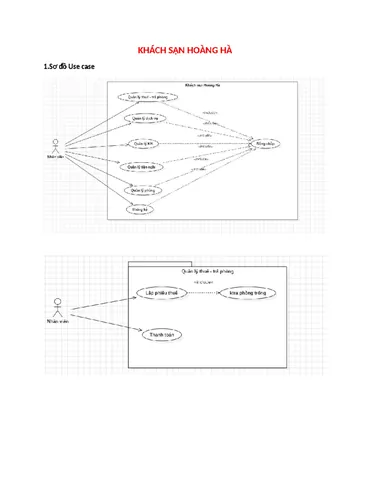

Biểu đồ Use Case Quản lý Cửa hàng Giày là gì và tại sao cần thiết?

Biểu đồ Use Case là một sơ đồ trong lĩnh vực kỹ thuật phần mềm, dùng để mô tả chức năng của một hệ thống dưới góc độ người dùng cuối. Nó tập trung vào việc xác định các “trường hợp sử dụng” (use case) mà hệ thống cần thực hiện, cũng như các “tác nhân” (actor) tương tác với hệ thống đó. Trong bối cảnh quản lý cửa hàng bán lẻ như giày dép, biểu đồ Use Case giúp phác thảo toàn bộ luồng hoạt động, từ đó xác định rõ các chức năng cần có và cách chúng phục vụ người dùng.

Vai trò của biểu đồ Use Case trong việc xác định các chức năng, tác nhân và luồng hoạt động của hệ thống quản lý là vô cùng quan trọng. Nó đóng vai trò như một bản thiết kế ban đầu, giúp mọi người có cái nhìn thống nhất về hệ thống. Biểu đồ này không chỉ dành cho các kỹ sư phát triển mà còn hữu ích cho các nhà quản lý, nhân viên và thậm chí cả khách hàng hiểu về cách hệ thống sẽ hoạt động và mang lại lợi ích gì.

Áp dụng biểu đồ Use Case cho cửa hàng giày mang lại nhiều lợi ích cụ thể. Đầu tiên, nó giúp hiểu rõ yêu cầu: bằng cách xác định rõ các tác nhân và hành động của họ, chúng ta có thể liệt kê đầy đủ các chức năng cần có để đáp ứng nhu cầu của từng đối tượng. Thứ hai, biểu đồ này thúc đẩy giao tiếp hiệu quả: nó cung cấp một ngôn ngữ trực quan, dễ hiểu, giúp các bên liên quan trao đổi ý kiến và thống nhất về phạm vi cũng như chức năng của hệ thống. Cuối cùng, nó tạo ra nền tảng cho phát triển: biểu đồ Use Case là điểm khởi đầu vững chắc cho các bước thiết kế, lập trình và kiểm thử sau này, đảm bảo quá trình phát triển đi đúng hướng và tiết kiệm thời gian, nguồn lực.

Các Tác nhân (Actors) chính trong hệ thống quản lý cửa hàng giày

Trong bất kỳ hệ thống quản lý nào, các tác nhân (Actors) là những thực thể bên ngoài tương tác trực tiếp với hệ thống để thực hiện một mục đích cụ thể. Đối với hệ thống quản lý cửa hàng giày, việc xác định rõ các tác nhân sẽ giúp chúng ta hiểu ai là người sử dụng hệ thống và họ cần thực hiện những hành động gì.

Có thể bạn quan tâm: Logo Các Hãng Giày Thể Thao Nổi Tiếng: Ý Nghĩa, Biểu Tượng Và Lịch Sử

Các tác nhân chính thường bao gồm:
Khách hàng: Đây là đối tượng sử dụng hệ thống để tìm kiếm, xem thông tin sản phẩm, đặt hàng trực tuyến, hoặc thậm chí là xem lại lịch sử mua hàng của mình.
Nhân viên bán hàng: Là lực lượng trực tiếp tại cửa hàng, họ sử dụng hệ thống để quản lý các đơn hàng được tạo ra, tư vấn sản phẩm cho khách hàng, thực hiện quy trình thanh toán và xử lý các yêu cầu đổi trả.
Quản lý cửa hàng: Ở cấp độ cao hơn, quản lý sử dụng hệ thống để giám sát và điều phối hoạt động chung. Họ cần quản lý chi tiết về sản phẩm, theo dõi số lượng hàng tồn kho, xem các báo cáo về doanh thu, bán hàng và quản lý đội ngũ nhân viên.
Nhà cung cấp: Tác nhân này tương tác với hệ thống chủ yếu ở khía cạnh nhập hàng. Họ có thể cung cấp thông tin về các mẫu giày mới, số lượng có sẵn, hoặc nhận các đơn đặt hàng nhập hàng từ phía cửa hàng.

Tùy thuộc vào quy mô và độ phức tạp của cửa hàng, có thể có thêm các tác nhân khác như nhân viên kho, bộ phận marketing (quản lý chương trình khuyến mãi), hoặc thậm chí là các hệ thống thanh toán bên thứ ba.

Mô tả vai trò và hành động của từng tác nhân

Mỗi tác nhân đóng một vai trò riêng biệt và thực hiện các hành động cụ thể thông qua hệ thống quản lý cửa hàng giày. Việc hiểu rõ trách nhiệm này giúp thiết kế hệ thống đáp ứng đúng nhu cầu của từng đối tượng.

• Khách hàng:

  • Vai trò: Người tiêu dùng cuối cùng, tìm kiếm và mua sản phẩm giày dép.
  • Hành động với hệ thống:
    • Xem danh mục sản phẩm: Duyệt qua các loại giày, thương hiệu, kích cỡ.
    • Tìm kiếm sản phẩm: Sử dụng bộ lọc hoặc thanh tìm kiếm để tìm giày theo tiêu chí cụ thể.
    • Xem chi tiết sản phẩm: Xem mô tả, hình ảnh, giá, đánh giá về một đôi giày.
    • Thêm vào giỏ hàng: Chọn sản phẩm muốn mua và thêm vào giỏ hàng.
    • Đặt hàng online: Hoàn tất quy trình mua hàng trực tuyến, cung cấp thông tin giao hàng.
    • Xem lịch sử đơn hàng: Theo dõi các đơn hàng đã đặt.
    • Đăng ký/Đăng nhập tài khoản: Quản lý thông tin cá nhân và lịch sử mua sắm.

• Nhân viên bán hàng:

  • Vai trò: Hỗ trợ khách hàng tại cửa hàng, xử lý giao dịch.
  • Hành động với hệ thống:
    • Tìm kiếm sản phẩm: Hỗ trợ khách hàng tìm kiếm giày có sẵn trong cửa hàng hoặc kho.
    • Xem thông tin sản phẩm: Tra cứu chi tiết về một mẫu giày (chất liệu, giá, số lượng còn).
    • Tạo đơn hàng: Lập hóa đơn cho khách hàng mua trực tiếp.
    • Xử lý thanh toán: Ghi nhận thanh toán từ khách hàng (tiền mặt, thẻ, online).
    • Kiểm tra tồn kho: Xem nhanh số lượng sản phẩm còn trong kho hoặc ở cửa hàng khác.
    • Xử lý đổi trả: Thực hiện quy trình đổi hoặc trả hàng theo quy định.
    • Tư vấn khách hàng: Truy xuất thông tin sản phẩm để cung cấp cho khách.

• Quản lý cửa hàng:

  • Vai trò: Giám sát, điều phối và ra quyết định chiến lược.
  • Hành động với hệ thống:
    • Quản lý sản phẩm: Thêm mới, sửa đổi thông tin, hoặc xóa các mặt hàng giày.
    • Quản lý kho hàng: Theo dõi số lượng tồn kho, cập nhật khi có nhập/xuất, thiết lập cảnh báo hết hàng.
    • Xem báo cáo: Truy xuất các báo cáo doanh thu, báo cáo bán hàng theo ngày/tuần/tháng, báo cáo tồn kho.
    • Quản lý nhân viên: Xem hiệu suất làm việc, phân ca (nếu có).
    • Thiết lập chương trình khuyến mãi: Tạo và quản lý các ưu đãi cho khách hàng.
    • Quản lý nhà cung cấp: Lưu trữ thông tin nhà cung cấp, theo dõi đơn hàng nhập.

• Nhà cung cấp:

  • Vai trò: Cung cấp hàng hóa và thông tin sản phẩm.
  • Hành động với hệ thống:
    • Cập nhật thông tin sản phẩm mới: Gửi thông tin về các mẫu giày mới, giá nhập.
    • Xem thông tin đơn hàng nhập: Kiểm tra các đơn hàng mà cửa hàng đã đặt.
    • Xác nhận đơn hàng nhập: Xác nhận số lượng và thời gian giao hàng.

Các Use Case chức năng cốt lõi trong hệ thống quản lý cửa hàng giày

Để hệ thống quản lý cửa hàng giày hoạt động hiệu quả, nó cần được trang bị các chức năng cốt lõi, đáp ứng nhu cầu của các tác nhân đã xác định. Các Use Case này phác thảo những gì hệ thống có thể làm.

Dưới đây là các Use Case chức năng cốt lõi:
Quản lý sản phẩm: Bao gồm các thao tác như thêm mới thông tin về một mẫu giày (tên, thương hiệu, giá, mô tả, hình ảnh), sửa đổi các thuộc tính hiện có, xóa sản phẩm không còn kinh doanh, tìm kiếm sản phẩm theo nhiều tiêu chí và phân loại sản phẩm theo danh mục (ví dụ: giày thể thao, giày công sở, sandal).
Quản lý kho hàng: Chức năng này giúp theo dõi số lượng giày có trong kho, tự động cập nhật tồn kho khi có giao dịch bán hàng hoặc nhập hàng. Nó cũng bao gồm việc cảnh báo khi số lượng một mặt hàng sắp hết để có kế hoạch nhập hàng kịp thời.
Quản lý đơn hàng: Chức năng trung tâm này cho phép tạo mới các đơn hàng (cho khách mua tại cửa hàng hoặc online), xử lý các bước tiếp theo của đơn hàng (xác nhận, đóng gói, giao hàng), theo dõi trạng thái của từng đơn hàng, và thực hiện hủy đơn khi cần thiết.
Quản lý khách hàng: Hệ thống cần lưu trữ thông tin cơ bản của khách hàng, theo dõi lịch sử mua hàng của họ để có thể đưa ra các chương trình khuyến mãi cá nhân hóa hoặc hiểu rõ hơn về hành vi tiêu dùng.
Báo cáo: Cung cấp các báo cáo tổng quan và chi tiết về tình hình hoạt động của cửa hàng. Các báo cáo quan trọng bao gồm báo cáo doanh thu, báo cáo chi tiết các mặt hàng bán chạy, báo cáo tình hình tồn kho, và báo cáo hiệu suất bán hàng.
Thanh toán: Hỗ trợ đa dạng các hình thức thanh toán mà khách hàng có thể sử dụng, bao gồm Thanh toán khi nhận hàng (COD), thanh toán bằng thẻ ngân hàng (POS), hoặc thanh toán trực tuyến qua các cổng thanh toán điện tử.

Có thể bạn quan tâm: Mẫu Khảo Sát Khách Hàng Về Giày Nike: Thu Thập Phản Hồi Hiệu Quả

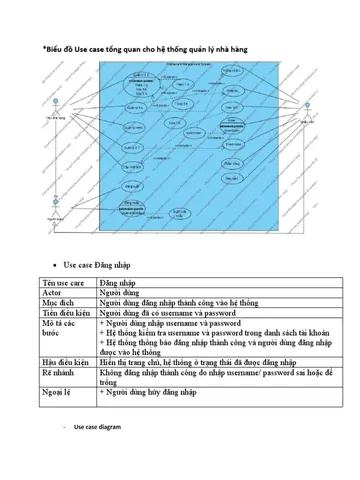

Đặc tả chi tiết các Use Case quan trọng

Để biểu đồ Use Case thực sự hữu ích, mỗi Use Case cần được đặc tả chi tiết, mô tả rõ ràng cách thức hoạt động, các điều kiện và kết quả. Điều này giúp đội ngũ phát triển hiểu chính xác yêu cầu và tránh sai sót.

Chúng ta sẽ đi sâu vào đặc tả cho Use Case “Quản lý đơn hàng” làm ví dụ:

Use Case: Quản lý đơn hàng

• Mô tả: Cho phép hệ thống ghi nhận, xử lý và theo dõi các đơn hàng được tạo bởi khách hàng hoặc nhân viên.

• Tác nhân liên quan: Khách hàng (đặt hàng online), Nhân viên bán hàng (tạo đơn, xử lý), Quản lý cửa hàng (theo dõi, hủy).

• Luồng chính:

  1. Hệ thống hiển thị danh mục sản phẩm.
  2. Khách hàng (hoặc Nhân viên bán hàng thay mặt khách) chọn sản phẩm mong muốn.
  3. Sản phẩm được thêm vào giỏ hàng.
  4. Khách hàng (hoặc Nhân viên bán hàng) tiến hành thanh toán cho các mặt hàng trong giỏ hàng.
  5. Hệ thống xác nhận thông tin đơn hàng (địa chỉ giao hàng, phương thức thanh toán).
  6. Hệ thống tạo một mã đơn hàng duy nhất và lưu trữ thông tin.
  7. Hệ thống thông báo xác nhận đơn hàng thành công cho khách hàng.

• Luồng phụ (Ví dụ):

  • Sản phẩm hết hàng: Khi khách hàng cố gắng thêm một sản phẩm đã hết tồn kho vào giỏ hàng, hệ thống sẽ hiển thị thông báo “Sản phẩm tạm hết hàng” và không cho phép thêm.
  • Khách hàng muốn đổi trả: Sau khi đơn hàng đã hoàn tất, khách hàng có thể yêu cầu đổi hoặc trả sản phẩm. Hệ thống sẽ ghi nhận yêu cầu này và Nhân viên bán hàng sẽ xử lý theo quy trình.
  • Khách hàng hủy đơn: Khách hàng (hoặc Quản lý) có thể hủy đơn hàng trước khi được đóng gói hoặc giao đi. Hệ thống sẽ cập nhật trạng thái đơn hàng thành “Đã hủy”.
  • Yêu cầu giao hàng khẩn: Khách hàng có thể yêu cầu giao hàng nhanh, hệ thống sẽ ghi nhận và ưu tiên xử lý.

• Điều kiện tiền đề:

  • Có ít nhất một sản phẩm khả dụng trong kho hàng.
  • Khách hàng đã đăng nhập hoặc cung cấp đủ thông tin để tạo đơn hàng.
  • Hệ thống có kết nối với các cổng thanh toán nếu áp dụng thanh toán trực tuyến.

• Hậu điều kiện:

  • Đơn hàng được tạo thành công và có mã định danh duy nhất.
  • Thông tin đơn hàng được lưu trữ trong cơ sở dữ liệu.
  • Trạng thái đơn hàng được cập nhật (ví dụ: “Chờ xử lý”, “Đã xác nhận”).
  • Thông báo xác nhận đơn hàng được gửi tới khách hàng.

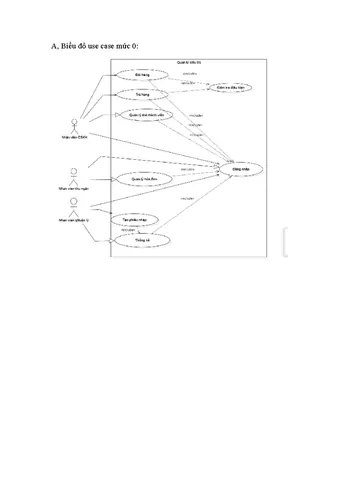

Minh họa biểu đồ Use Case mẫu cho một chức năng cụ thể

Để hình dung rõ hơn, chúng ta hãy xem xét một biểu đồ Use Case mẫu cho chức năng Quản lý sản phẩm. Biểu đồ này giúp thể hiện mối quan hệ giữa các tác nhân và các hành động họ có thể thực hiện liên quan đến sản phẩm.

(Tại đây, bạn có thể tưởng tượng một biểu đồ đơn giản với các thành phần sau:)

• Các Tác nhân (Actors):

  • Quản lý cửa hàng (hình người)
  • Nhân viên bán hàng (hình người)

• Các Use Case (hình oval):

  • Thêm sản phẩm mới
  • Sửa thông tin sản phẩm
  • Xóa sản phẩm
  • Tìm kiếm sản phẩm
  • Xem danh mục sản phẩm
  • Cập nhật giá

• Các mối quan hệ:

  • Quản lý cửa hàng có mũi tên kết nối đến các Use Case: Thêm sản phẩm mới, Sửa thông tin sản phẩm, Xóa sản phẩm, Cập nhật giá.
  • Nhân viên bán hàng có mũi tên kết nối đến các Use Case: Tìm kiếm sản phẩm, Xem danh mục sản phẩm.
  • Cả Quản lý cửa hàng và Nhân viên bán hàng đều có thể có mũi tên kết nối đến “Tìm kiếm sản phẩm” và “Xem danh mục sản phẩm” tùy theo quyền hạn được thiết lập.

Biểu đồ này cho thấy rõ ràng ai có quyền thực hiện hành động nào đối với thông tin sản phẩm. Ví dụ, chỉ Quản lý mới có quyền thêm, sửa, xóa sản phẩm, trong khi Nhân viên bán hàng chủ yếu thực hiện các tác vụ tìm kiếm và xem thông tin để phục vụ khách hàng.

Quy trình xây dựng biểu đồ Use Case cho quản lý cửa hàng giày

Việc xây dựng một biểu đồ Use Case hiệu quả đòi hỏi một quy trình có hệ thống. Dưới đây là các bước cơ bản để bạn có thể tự tạo biểu đồ cho hệ thống quản lý cửa hàng giày của mình.

Có thể bạn quan tâm: Nhận Biết Sớm Biểu Hiện Ung Thư Dạ Dày: 10 Dấu Hiệu Cần Lưu Tâm Khám

Bước 1: Xác định mục tiêu và phạm vi của hệ thống.
Trước tiên, cần làm rõ hệ thống quản lý này sẽ giải quyết vấn đề gì, mục tiêu chính là gì (ví dụ: tăng hiệu quả bán hàng, quản lý kho tốt hơn, cải thiện trải nghiệm khách hàng). Đồng thời, xác định rõ phạm vi của hệ thống: những chức năng nào sẽ thuộc về hệ thống và những gì nằm ngoài phạm vi.

Bước 2: Xác định các tác nhân (Actors).
Liệt kê tất cả các đối tượng, người dùng hoặc hệ thống khác sẽ tương tác với hệ thống quản lý cửa hàng giày. Đây có thể là khách hàng, nhân viên, quản lý, hoặc các hệ thống bên ngoài khác. Hãy suy nghĩ về vai trò của từng đối tượng này.

Bước 3: Xác định các Use Case (Chức năng).
Dựa trên các tác nhân đã xác định, hãy liệt kê tất cả các nhiệm vụ hoặc chức năng mà mỗi tác nhân cần thực hiện với hệ thống. Mỗi nhiệm vụ này sẽ trở thành một Use Case. Ví dụ: “Nhân viên bán hàng” cần “Tạo đơn hàng”, “Khách hàng” cần “Xem sản phẩm”.

Bước 4: Vẽ biểu đồ Use Case ban đầu, thể hiện mối quan hệ tác nhân-Use Case.
Sử dụng công cụ vẽ biểu đồ, đặt các biểu tượng tác nhân (thường là hình người) và các hình oval biểu thị Use Case. Vẽ các đường nối (association) từ tác nhân đến Use Case mà họ tương tác. Đây là cái nhìn tổng quan về hệ thống.

Bước 5: Đặc tả chi tiết từng Use Case.
Đối với mỗi Use Case, cần viết một mô tả chi tiết. Điều này bao gồm: mục đích của Use Case, các tác nhân liên quan, các luồng hoạt động chính (main flow), các luồng phụ (alternative flows) và các trường hợp ngoại lệ (exception flows), các điều kiện tiền đề (preconditions) và hậu điều kiện (postconditions).

Bước 6: Rà soát và tinh chỉnh biểu đồ.
Sau khi hoàn thành bản nháp, hãy xem xét lại toàn bộ biểu đồ và các đặc tả. Hỏi ý kiến từ các bên liên quan để đảm bảo tính chính xác, đầy đủ và dễ hiểu. Cần tinh chỉnh lại biểu đồ nếu có sự nhầm lẫn về phạm vi, chức năng hoặc mối quan hệ giữa các tác nhân và Use Case.

Các lỗi thường gặp khi xây dựng biểu đồ Use Case và cách khắc phục

Có thể bạn quan tâm: Biển Báo “vui Lòng Để Giày Dép Ở Ngoài“: Hướng Dẫn Chi Tiết & Lợi Ích

Trong quá trình xây dựng biểu đồ Use Case, việc mắc phải sai lầm là điều khá phổ biến, đặc biệt đối với những người mới bắt đầu. Nhận diện và khắc phục các lỗi này sẽ giúp biểu đồ của bạn trở nên chính xác và hữu ích hơn.

Một số lỗi thường gặp bao gồm:
Quá nhiều hoặc quá ít Use Case: Sử dụng quá nhiều Use Case nhỏ lẻ khiến biểu đồ trở nên rườm rà, khó quản lý. Ngược lại, gom quá nhiều chức năng vào một Use Case lớn làm mất đi tính chi tiết và khó hình dung.
Nhầm lẫn giữa tác nhân và đối tượng hệ thống: Tác nhân là những thực thể tương tác với hệ thống, không phải là thành phần bên trong hệ thống. Ví dụ, “giỏ hàng” là một đối tượng hệ thống, không phải là một tác nhân.
Đặc tả Use Case không rõ ràng, thiếu luồng phụ: Chỉ mô tả luồng chính mà bỏ qua các trường hợp ngoại lệ, luồng thay thế có thể dẫn đến hiểu lầm và thiếu sót trong quá trình phát triển.
Biểu đồ quá phức tạp, khó đọc: Sử dụng quá nhiều đường nối chằng chịt, đặt tên Use Case không rõ nghĩa, hoặc không phân cấp hợp lý có thể làm biểu đồ trở nên rối mắt và khó hiểu.
Lạm dụng các mối quan hệ mở rộng (<>) và bao gồm (<>): Mặc dù hữu ích, việc sử dụng quá nhiều hoặc sai cách các mối quan hệ này có thể làm biểu đồ trở nên khó theo dõi và khó hiểu hơn so với việc tách riêng các Use Case.

Để khắc phục những lỗi này, hãy:
Tập trung vào mục tiêu của tác nhân: Mỗi Use Case nên mô tả một hành động mà tác nhân thực hiện để đạt được một mục tiêu cụ thể.
Phân biệt rõ tác nhân và các thành phần hệ thống: Chỉ các thực thể bên ngoài hệ thống mới là tác nhân.
Viết đặc tả chi tiết và có cấu trúc: Sử dụng các mục như luồng chính, luồng phụ, điều kiện tiền đề/hậu điều kiện để đảm bảo sự rõ ràng.
Giữ biểu đồ đơn giản và trực quan: Sử dụng tên gọi Use Case rõ ràng, phân cấp hợp lý và giới hạn số lượng các mối quan hệ phức tạp nếu không thực sự cần thiết.
Rà soát thường xuyên: Luôn xem xét lại biểu đồ với các bên liên quan để phát hiện sớm các sai sót.

Tích hợp biểu đồ Use Case với các sơ đồ phân tích thiết kế khác (ERD, Sequence Diagram)

Biểu đồ Use Case là điểm khởi đầu tuyệt vời cho quá trình phân tích và thiết kế hệ thống, nhưng nó không đứng một mình. Để có một hệ thống hoàn chỉnh, Use Case Diagram cần được tích hợp với các loại biểu đồ khác trong UML (Unified Modeling Language).

• Biểu đồ Use Case (Use Case Diagram): Cung cấp cái nhìn cấp cao về các chức năng mà hệ thống cung cấp và ai là người sử dụng chúng. Nó giúp xác định “cái gì” hệ thống cần làm.
• Biểu đồ Lớp (Class Diagram) và Biểu đồ Quan hệ Thực thể (ERD – Entity-Relationship Diagram): Các biểu đồ này đi sâu vào cấu trúc dữ liệu của hệ thống. ERD mô tả cách các dữ liệu được tổ chức và mối quan hệ giữa chúng (ví dụ: khách hàng có nhiều đơn hàng). Class Diagram mô tả các lớp đối tượng, thuộc tính và phương thức của chúng, là nền tảng cho việc lập trình hướng đối tượng.
• Biểu đồ Tuần tự (Sequence Diagram) và Biểu đồ Giao tác (Communication Diagram): Các biểu đồ này mô tả chi tiết luồng tương tác giữa các tác nhân và các đối tượng trong hệ thống theo thời gian. Sequence Diagram cho thấy trình tự các thông điệp được gửi đi, giúp làm rõ cách thức một Use Case được thực thi ở mức độ chi tiết.

Mối liên hệ là: Use Case Diagram định nghĩa các chức năng. Sau đó, Sequence Diagram sẽ phân rã một Use Case cụ thể thành các bước tương tác chi tiết. Cuối cùng, ERD và Class Diagram cung cấp cấu trúc dữ liệu và các thành phần cấu tạo nên hệ thống để hỗ trợ các tương tác đó. Việc kết hợp các biểu đồ này tạo nên một bản thiết kế hệ thống toàn diện, từ góc nhìn chức năng đến chi tiết kỹ thuật.

Công cụ hỗ trợ vẽ biểu đồ Use Case hiệu quả

Việc lựa chọn công cụ phù hợp sẽ giúp quá trình vẽ và quản lý biểu đồ Use Case trở nên thuận tiện và hiệu quả hơn. Hiện nay có rất nhiều phần mềm và công cụ trực tuyến hỗ trợ.

Một số công cụ phổ biến bao gồm:

• Draw.io (nay là diagrams.net): Một công cụ miễn phí, hoạt động trên nền tảng web hoặc có thể tải về cài đặt. Draw.io cung cấp giao diện kéo thả đơn giản, đa dạng các mẫu biểu đồ UML, bao gồm cả Use Case Diagram. Nó rất phù hợp cho người dùng cá nhân hoặc các nhóm nhỏ.
• Lucidchart: Là một công cụ trực tuyến mạnh mẽ, cung cấp nhiều tính năng cộng tác theo thời gian thực, thư viện mẫu phong phú và khả năng tích hợp với các ứng dụng khác (như Google Drive, Confluence). Lucidchart có cả phiên bản miễn phí với giới hạn tính năng và các gói trả phí cho doanh nghiệp.
• StarUML: Một ứng dụng desktop mạnh mẽ, chuyên dụng cho việc mô hình hóa UML. StarUML hỗ trợ đầy đủ các loại biểu đồ UML, bao gồm cả Use Case, Class, Sequence, Activity Diagrams. Nó cung cấp nhiều tính năng nâng cao cho các dự án phần mềm lớn.
• Microsoft Visio: Một công cụ vẽ biểu đồ chuyên nghiệp của Microsoft, tích hợp tốt với bộ Microsoft Office. Visio cung cấp nhiều mẫu và công cụ mạnh mẽ để tạo các loại sơ đồ phức tạp, bao gồm cả UML.

Mỗi công cụ có những ưu điểm riêng. Draw.io và Lucidchart nổi bật về tính dễ sử dụng và khả năng cộng tác trực tuyến, trong khi StarUML và Visio mạnh mẽ hơn về tính năng chuyên sâu cho các dự án lớn và phức tạp hơn.

Case Study thực tế về ứng dụng biểu đồ Use Case trong ngành bán lẻ giày

Hãy xem xét một ví dụ giả định về cách một chuỗi cửa hàng giày “Giày XYZ” đã áp dụng biểu đồ Use Case để phát triển hệ thống quản lý bán hàng và tồn kho mới.

Tình huống: Chuỗi cửa hàng Giày XYZ đang gặp khó khăn trong việc quản lý tồn kho giữa các chi nhánh, theo dõi doanh số bán hàng theo từng mẫu giày, và cung cấp trải nghiệm mua sắm liền mạch cho khách hàng online và offline.

Quy trình áp dụng:

1. Xác định Tác nhân: Họ xác định các tác nhân chính là: Khách hàng (mua sắm online/offline), Nhân viên bán hàng (tại cửa hàng), Nhân viên kho (quản lý xuất nhập), Quản lý chuỗi (theo dõi tổng thể).
2. Xác định Use Case: Dựa trên nhu cầu, họ lập danh sách các Use Case như: Tìm kiếm sản phẩm, Xem chi tiết sản phẩm, Thêm vào giỏ hàng, Đặt hàng online, Tạo đơn bán lẻ, Xử lý thanh toán, Kiểm tra tồn kho, Nhập hàng mới, Cập nhật số lượng tồn kho, Xem báo cáo doanh thu, Xem báo cáo tồn kho.
3. Vẽ Biểu đồ Use Case: Họ sử dụng Lucidchart để vẽ biểu đồ, thể hiện rõ mối quan hệ giữa các tác nhân và các Use Case. Ví dụ: Nhân viên bán hàng tương tác với Tạo đơn bán lẻ, Xử lý thanh toán; Khách hàng tương tác với Tìm kiếm sản phẩm, Đặt hàng online; Quản lý chuỗi tương tác với Xem báo cáo doanh thu, Xem báo cáo tồn kho.
4. Đặc tả chi tiết: Mỗi Use Case quan trọng được đặc tả chi tiết, ví dụ như Luồng chính của Đặt hàng online bao gồm: Khách hàng chọn sản phẩm -> Thêm vào giỏ hàng -> Chọn địa chỉ giao hàng -> Chọn phương thức thanh toán -> Xác nhận đơn hàng. Các luồng phụ cũng được mô tả, như trường hợp hết hàng, hoặc khách hàng muốn thay đổi địa chỉ.

Kết quả đạt được:

Sau khi xây dựng và áp dụng hệ thống dựa trên biểu đồ Use Case này, Giày XYZ đã ghi nhận những cải thiện đáng kể:
Quản lý tồn kho chính xác: Hệ thống tự động đồng bộ số lượng tồn kho giữa các chi nhánh và kênh online, giảm thiểu tình trạng hết hàng đột ngột hoặc sai lệch dữ liệu.
Tăng hiệu quả bán hàng: Nhân viên bán hàng có thể truy cập thông tin sản phẩm và tồn kho nhanh chóng, giúp tư vấn và chốt đơn hiệu quả hơn.
Cải thiện trải nghiệm khách hàng: Khách hàng có thể mua sắm dễ dàng trên cả website và tại cửa hàng, với quy trình liền mạch.
Ra quyết định tốt hơn: Các báo cáo chi tiết giúp ban quản lý hiểu rõ hơn về hiệu suất kinh doanh, xu hướng tiêu dùng và đưa ra các chiến lược marketing, nhập hàng phù hợp.

Case study này minh chứng rằng, việc đầu tư thời gian vào việc xây dựng biểu đồ Use Case không chỉ là một bước trong quy trình phát triển phần mềm, mà còn là nền tảng chiến lược giúp doanh nghiệp bán lẻ giày tối ưu hóa hoạt động và đạt được mục tiêu kinh doanh.
